NAT 网关、NAT 穿越以及虚拟网络

个人笔记,不一定正确…

当前文章完成度 - 70%

NAT,即 Network Address Translation,是 IPv4 网络中非常重要的一个功能,用于执行 IP 地址与 端口的转换。

IPv4 的设计者没预料到因特网技术的发展会如此之快,在设计时只使用了 32bits 的地址空间,随着 因特网的飞速发展,它很快就变得不够用了。后来虽然设计了新的 IPv6 协议,但是它与 IPv4 不兼 容,需要新的硬件设备以及各种网络程序支持,无法快速普及。

NAT 就是在 IPv6 普及前,临时解决 IPv4 地址空间不够用而开发的技术,通俗地讲 NAT 就是用来给 IPv4 续命的。它解决 IPv4 地址短缺问题的方法是:

  • 每个家庭、组织、企业,在内部都使用局域网通讯,不占用公网 IPv4 资源
  • 在局域网与上层网络的交界处(路由器),使用 NAT 技术进行 IP/port 转换,使用户能正常访问上 层网络

在曾经 IPv4 地址还不是特别短缺的时候,普通家庭的网络架构通常是:「家庭局域网」=>「NAT 网关 (家庭路由器)」=>「因特网」。

但是互联网主要发展于欧美,因此许多欧美的组织与机构在初期被分配了大量的 IPv4 资源,而后入场 的中国分配到的 IPv4 地址就不太能匹配上我们的人口。因此相比欧美,中国的 IPv4 地址是非常短缺 的,即使使用上述这样的网络架构——也就是给每个家庭(或组织)分配一个 IPv4 地址——都有点捉襟见 肘了。于是中国电信等运营商不得不再加一层 NAT,让多个家庭共用同一个 IP 地址,这时网络架构会 变成这样:「家庭局域网」=>「家庭 NAT 网关」=>「运营商广域网」=>「运营商 NAT 网关」=>「公共 因特网」。由于此架构通过两层 NAT 网关串联了三个不同的 IPv4 网络,它也被形象地称为 NAT444 技术,详见 电信级NAT - 维基百科

据 v2ex 上传闻 因为 IPv4 地址紧缺,国内运营商甚至开始尝试使 用 NAT4444 了,就是中间加两层运营商的私有网络…

不过 IPv6 也正在变得越来越流行,看 v2ex 上最近(2022-08)就很多人在聊,一些城市在试点 ipv4 over ipv6 隧道技术,底层完全换成 IPv6 协议加 IPoE 拨号了,带来的问题是没法桥接,详 见 电信又一新动作:上网业务不再使用 PPPoE 新装宽带无法改桥接 - v2ex

总的来说,NAT 是一项非常成功的技术,它成功帮 IPv4 续命了几十年,甚至到如今 2022 年,全球网 络仍然是 IPv4 的天下。

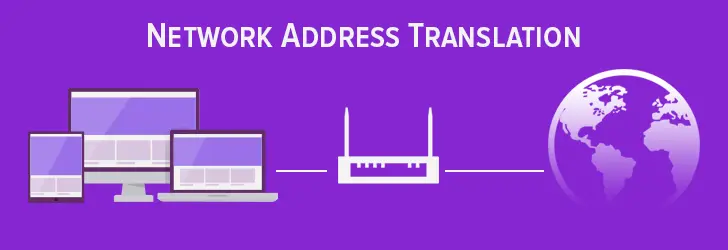

NAT 的工作方式,使用图例描述是这样的:

NAT 示例

从外部网络看一个 NAT 网关(一个启用了 NAT 的路由器),它只是拥有一个 IPv4 地址的普通设备, 所有从局域网发送到公网的流量,其 IP 地址都是这个路由器的 WAN IP 地址,在上图中,这个 IP 地 址是 138.76.29.7.

本质上,NAT 网关隐藏了家庭网络的细节,从外部网络上看,整个家庭网络就像一台普通的网络设备。

下面我们会学习到,上述这个 NAT 工作方式实际上是 NAPT,它同时使用 L3/L4 的信息进行地址转换 工作。

NAT 的具体实现有许多的变种,不存在统一的规范,但是大体上能分为两种模型:「一对一 NAT」与 「一对多 NAT」,下面分别进行介绍。

一对一 NAT,这种类型的 NAT 在 RFC2663 中 被称为 Basic NAT。它在技术上比较简单,只利用网络层的信息,对 IP 地址进行转换。

简单的说,Basic NAT 要求每个内网 IP 都需要绑定一个唯一的公网 IP,才能连通外部网络。

主要应用场景是,公网用户需要访问到内网主机

Basic NAT 有三种类型:「静态 NAT」、「动态 NAT」以及「NAT Server」。

现在的很多家庭路由器都自带一个被称为 DMZ 主机的功能,它是「Demilitarized Zone」的缩写,意 为隔离区。它允许将某一台内网主机设置为 DMZ 主机(或者叫隔离区主机,仅此主机可供外网访 问),所有从外部进来的流量,都会被通过 Basic NAT 修改为对应的内网 IP 地址,然后直接发送到 该主机。路由器的这种 DMZ 技术就是「静态 NAT」,因为 DMZ 主机对应的内网 IP 需要手动配置,不 会动态变化。

DMZ 主机拓扑结构

而「动态 NAT」则需要一个公网 IP 地址池,每次用户需要访问公网时,动态 NAT 会给它分配一 个动态公网 IP 并自动配置相应的 NAT 规则,使用完再回收。

第三种是「NAT Server」,云服务商提供的「公网 IP」就是通过「NAT Server」实现 的,在云服务器中使用 ip addr ls 查看你会发现,该主机上实际只配了局域网 IP 地址,但是它却 能正常使用公网 IP 通信,原因就是云服务商在「NAT Server」上为这些服务器配置了 IP 转发规 则。为一台云服务器绑定一个公网 IP,实际上就是请求「NAT Server」从公网 IP 地址池中取出 一个,并配置对应的 NAT 规则到这台云服务器的局域网 IP。

示例如下,其中的 Internet Gateway 实际上就是个一对一 NAT Server:

AWS VPC 中的 NAT 网关以及 Internet 网关

云服务 VPC 中的公有子网,实际上就是一个 DMZ(Demilitarized Zone) 隔离区,是不安全的。而私 有子网则是安全区,公网无法直接访问到其中的主机。

而「动态 NAT」则需要路由器维护一个公网 IP 地址池,内网服务器需要访问公网时,动态 NAT 就从地址池中拿出一个公网 IP 给它使用,用完再回收。这种场景需要一个公网 IP 地址池,每当内部 有服务需要请求外网时,就动态地为它分配一个公网 IP 地址,使用完再回收。

Basic NAT 的好处是,它仅工作在 L3 网络层,网络层上的协议都可以正常使用(比如 P2P),不需要 啥「内网穿越」技术。

一对多 NAT,也被称为 NAPT(network address and port translation),同样在 RFC2663 中被定义。Easy IP 是 NAPT 的一个特殊形式。

NAPT 的主要应用场景是,内网用户需要访问到公网主机。绝大多数的家庭网络、办公网络都是 NAPT 类型的。原因应该很好理解——家庭网络或办公网络都包含许多联网设备,但是这类网络通常只有 一个或数个公网 IP,使用一对一 NAT 的话公网 IP 显然是不够用的,所以需要使用一对多 NAT.

NAPT 通过同时利用 L3 的 IP 信息,以及 L4 传输层的端口信息,来为局域网设备提供透明的、配置 方便的、支持超高并发连接的外部网络通信,示意图如下:

NAPT 的端口分配与转换规则(Mapping Behavior)以及对外来流量的过滤规则(Filtering Behavior)都存在许多不同的实现,没有统一的规范与标准,但是存在两种分类规范,这种分类方法 主要用在 NAT 穿越技术中。

RFC3489 中将 NAPT 分为四种类 型,这也是应用最为广泛的 NAT 分类方法,如下图:

下面我们逐一介绍这四种不同的 NAPT 类型。

从这里开始,下文中的 NAT 特指 NAPT,如果涉及「一对一 NAT」会使用它的全名。

Full-cone NAT 的特点如下:

  • 数据包流出:一旦内部地址(iAddr:iPort)映射到外部地址(eAddr:ePort),所有发自 iAddr:iPort 的数据包都经由 eAddr:ePort 向外发送。
  • 数据包流入:任意主机发送到 eAddr:ePort 的数据包,都能通过 NAT 到达 iAddr:iPort.
    • 也就是不对外部进来的数据做任何限制,全部放行。
    • cone 圆锥,个人理解是一个比喻,任意发送进来的数据(多),都能通过 NAT 到达这个内部地址 (一),就像一个圆锥。

允许任意主机发送到 eAddr:ePort 的数据到达内部地址是很危险的行为,因为内部主机不一定配置了 合适的安全策略。因此 Full-cone NAT 比较少见,就算路由器等 NAT 设备支持 Full-cone NAT, 通常也不会是默认选项。我们会在后面更详细地介绍它。

  • 数据包流出:(跟 Full-cone NAT 完全一致)一旦内部地址(iAddr:iPort)映射到外部地址 (eAddr:ePort),所有发自 iAddr:iPort 的数据包都经由 eAddr:ePort 向外发送。
  • 数据包流入:只有内部地址(iAddr:iPort)主动连接过的外部主机(nAddr:any),发送到 eAddr:ePort 的数据包,才能通过 NAT 到达 iAddr:iPort.
    • 跟 Full-cone NAT 的区别在于,它限制了外部主机的 IP 地址。只有主动连接过的主机,才 能发送数据到 NAT 内部。这提升了一些安全性
  • 数据包流出:(跟 Full-cone NAT 完全一致)一旦内部地址(iAddr:iPort)映射到外部地址 (eAddr:ePort),所有发自 iAddr:iPort 的数据包都经由 eAddr:ePort 向外发送。
  • 数据包流入:只有内部地址(iAddr:iPort)主动连接过的外部程序(nAddr:nPort),发送 到 eAddr:ePort 的数据包,才能通过 NAT 到达 iAddr:iPort.
    • 与 Address-Restricted cone NAT 的区别在于,它同时限制了外部主机的 IP 与端口,可以 说是更进一步地提升了安全性
  • 数据包流出:同一个内部地址(iAddr:iPort)与不同外部主机(nAddr:nPort)的通信,会随机使用 不同的 NAT 外部端口(eAddr:randomPort)。也就是说内部地址与 NAT 外部地址的关系也 是一对多
    • 为每个连接都随机选择一个不同的 NAT 端口,这实际是进一步强化了 NAT 内网的安全性。但这 也是 NAT 穿越最大的难点——它导致 Symmetric NAT 的端口难以预测
  • 数据包流入:只有内部地址(iAddr:iPort)主动连接过的外部程序(nAddr:nPort),发送到 eAddr:ePort 的数据包,才能通过 NAT 到达 iAddr:iPort.
    • 这个数据流入规则,与 Port-Restricted cone NAT 是完全一致的。

对称 NAT 是最安全的一种 NAT 结构,限制最为严格,应该也是应用最广泛的 NAT 结构。但是它 导致所有的 TCP 连接都只能由从内部主动发起,外部发起的 TCP 连接请求会直接被 NAT 拒绝,因此 它也是 P2P 玩家最头疼的一种 NAT 类型。解决方案是通过 UDP 迂回实现连接的建立,我们会在后面 讨论这个问题。

Linux 的网络栈中,可通过 iptables/netfilterSNAT/MASQUERADE 实现 NAPT 网关,这种方 式只能实现一个 Symmetric NAT.

也就是说绝大多数基于 Linux 实现的家庭局域网、Docker 虚拟网络、Kubernetes 虚拟网络、云服务 的虚拟网络,都是 Symmetric NAT.

只有一些有 Full-cone NAT 需求的网吧、ISP 的 LSN(Large Scale NAT) 网关等组织,会使用非 Linux 内核的企业级路由器提供 Full-cone NAT 能力,这些设备可能是基于 FPGA 等专用芯片设计 的。

想要将 Symmetric NAT 内的主机提供给外部访问,只能通过端口映射、一对一 NAT 等方式实现,后面 会详细介绍这些方法。

RFC3489 这个早期 RFC 存在一些问题,问题之一就是它对 NAT 归类过于笼统,很多 NAPT 网关都无法 很好的匹配上其中某个类别。

于是后来,RFC3489 被废弃并由 RFC5389 来替代,在 RFC5389 中,将 Mapping Behavior(映射规则)和 Filtering Behavior(过滤规则)分开来,定义了 3 种 Mapping Behavior(映射规则)和 3 种 Filtering Behavior(过滤规则),一共有 9 种组合。

三种映射规则如图所示,假设一个内网主机 HostX 的内网 IP 地址为 X,端口号为 x,经 NAT 映射后 的外网 IP 地址为 M,端口号为 m。为方便描述,将内网的 Endpoint 记为 Endpoint(X,x),映射后 外网的 Endpoint 记为 Endpoint(M,m)。内网 Endpoint(X,x) 发往外网 HostD1 的 IP 地址和端 口号记为目的 Endpoint(D1,d1);发往外网 HostD2 的 IP 地址和端口号记为目的 Endpoint(D2,d2)

NAT 映射规则

  • EIM(Endpoint-Independent Mapping) 外部地址无关映射
    • 对于一个内网 Endpoint(X,x),其映射的外网 Endpoint(M,m) 是固定的。即从相同的 Endpoint(X,x) 发送到任何外部 IP 地址和任何外部端口的报文在 NAT 设备上使用相同的映 射。
  • ADM(Address-Dependent Mapping) 外部地址相关映射:对于一个内网 Endpoint(X,x),发往 目的 Endpoint(D1,d1) 的报文,Endpoint(X,x) 被映射成 Endpoint(M1,m1);发往目的 Endpoint(D2,d2) 的报文,Endpoint(X,x) 被映射成 Endpoint(M2,m2)。只要D1=D2,不管d1 和d2是多少,都有 Endpoint(M1,m1)=Endpoint(M2,m2)。即从相同的 Endpoint(X,x) 发送到相 同外部 IP 地址和任何外部端口的报文在 NAT 设备上使用相同的映射。
  • APDM(Address and Port-Dependent Mapping)外部地址和端口相关映射:对于一个内网 Endpoint(X,x),发往目的 Endpoint(D1,d1) 的报文,Endpoint(X,x) 被映射成 Endpoint(M1,m1);发往目的 Endpoint(D2,d2) 的报文, Endpoint(X,x) 被映射成 Endpoint(M2,m2)。只有当D1=D2,且d1=d2,才有 Endpoint(M1,m1)=Endpoint(M2,m2)。即从相 同的 Endpoint(X,x) 发送到相同外部IP地址和相同外部端口的报文在NAT设备上使用相同的映射。

NAT 过滤规则

  • EIF(Endpoint-Independent Filtering)外部地址无关过滤:对于一个内网 Endpoint(X,x),只要它曾经向外网发送过数据,外网主机就可以获取到它经 NAT 映射后的外网 Endpoint(M,m) 。那么只要是发给 Endpoint(M,m) 的报文,不管来源于 D1 还是 D2,都能被转 换并发往内网,其他报文被过滤掉。

  • ADF(Address-Dependent Filtering)外部地址相关过滤:对于一个内网 Endpoint(X,x) , 只有它曾经向 IP 地址为 D1 的外网主机发送过报文,那么来自外网 HostD1 返回的任何端口的报 文,都能被转换并发往内网,其他报文被过滤掉。

  • APDF(Address and Port-Dependent Filtering)外部地址和端口相关过滤:对于一个内网 Endpoint(X,x) ,只有它曾经向 IP 地址为 D1,端口号为 d1 的外网目的 Endpoint(D1,d1) 发 送过报文,那么也只有外网 HostD1 中来自Endpoint(D1,d1)返回的报文,才能被转换并发往内 网,其他报文被过滤掉。

  • Full Cone NAT 是 EIM 和 EIF 的组合。
  • Restricted Cone NAT 是 EIM 和 ADF 的组合。
  • Port Restricted Cone NAT 是 EIM 和 APDF 的组合。
  • Symmetric NAT 是 APDM 和 APDF 的组合。
  • IP 会话的保持时效变短:NAT 需要维护一个会话列表,如果会话静默时间超过一个阈值,将会 被从列表中移除。
    • 为了避免这种情况,就需要定期发送心跳包来维持 NAT 会话。俗称心跳保活
  • IP 跟踪机制失效:一对多 NAT 使得多个局域网主机共用一个公网 IP,这导致基于公网 IP 进 行流量分析的逻辑失去意义。
    • 比如很多站点都加了基于 IP 的访问频率限制,这会造成局域网内多个用户之间的服务抢占与排 队。
  • NAT 的工作机制依赖于修改IP包头的信息,这会妨碍一些安全协议的工作
    • 因为 NAT 篡改了 IP 地址、传输层端口号和校验和,这会导致 IP 层的认证协议彻底不能工作, 因为认证目的就是要保证这些信息在传输过程中没有变化。
    • 对于一些隧道协议,NAT 的存在也导致了额外的问题,因为隧道协议通常用外层地址标识隧道实 体,穿过 NAT 的隧道会有 IP 复用关系,在另一端需要小心处理。
    • ICMP 是一种网络控制协议,它的工作原理也是在两个主机之间传递差错和控制消息,因为IP的对 应关系被重新映射,ICMP 也要进行复用和解复用处理,很多情况下因为 ICMP 报文载荷无法提供 足够的信息,解复用会失败。
    • IP 分片机制是在信息源端或网络路径上,需要发送的 IP 报文尺寸大于路径实际能承载最大尺寸 时,IP 协议层会将一个报文分成多个片断发送,然后在接收端重组这些片断恢复原始报文。IP 这 样的分片机制会导致传输层的信息只包括在第一个分片中,NAT难以识别后续分片与关联表的对应 关系,因此需要特殊处理。

天下苦 NAT 久矣,尤其是对各种 P2P 玩家,如 NAS 玩家、P2P 游戏玩家,以及需要搭建 VPN 虚拟私 有网络的网络管理员而言。在常见的联机游戏、BitTorrent 文件共享协议、P2P 聊天等点对点通讯场 景中,通讯双方客户端通常都运行在家庭局域网中,也就是说中间隔着两层家庭路由器的 NAT,路由器 的默认配置都是安全优先的,存在很多安全限制,直接进行 P2P 通讯大概率会失败。

为了穿越这些 NAT 网关进行 P2P 通讯,就需要借助 NAT 穿越技术

这里讨论的前提是,你的网络只有单层 NAT,如果外部还存在公寓 NAT、ISP 广域网 NAT,那下面介 绍的 NAT 提升技术实际上就没啥意义了。

最简单的方法是 DMZ 主机功能,前面已经介绍过了,DMZ 可以直接给内网服务器绑定路由器的外部 IP,从该 IP 进来的所有流量都会直接被发送给这台内网服务器。被指定的 DMZ 主机,其 NAT 类型将 从 NAPT 变成一对一 NAT,而一对一 NAT 对 P2P 通讯而言是透明的,这样就可以愉快地玩耍了。

在 Linux 路由器上实现类似 DMZ 的功能,只需要两行 iptables 命令,这可以称作「定向 DNAT 转 发」:

1
2
iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE # 普通的SNAT
iptables -t nat -A PREROUTING -i eth0 -j DNAT --to-destination 192.168.1.3 # 将入站流量DNAT转发到内网主机192.168.1.3

这两项技术的缺点是只能将一台主机提供给外网访问,而且将整台主机开放到公网实际上是很危险的, 如果不懂网络很容易被黑客入侵

退一步,可以直接用静态端口转发功能,就是在路由器上手动设置某个端口号的所有 TCP/UDP 流量, 都直接 NAT 转发到到内网的指定地址。也就是往 NAT 的转发表中手动添加内容,示意图:

NAPT tables

设置好端口转发后,只要使用的是被设定的端口,NAT 对 P2P 通信而言将完全透明。绝大多数路由器 都支持这项功能,NAS 发烧友们想玩 P2P 下载分享,基本都是这么搞的。

最流行的 UPnP 实现是 https://github.com/miniupnp/miniupnp

静态端口转发对用户的技术要求较高,我作为一个网络小白,希望有一个傻瓜式的开关能让我愉快地玩 耍 Xbox/PS5 联机游戏,该怎么办呢?你需要的只是在路由器上启用 UPnP(Universal Plug and Play) 协议,启用它后,内网游戏设备就可以通过 UPnP 向路由器动态申请一个端口号供其使用,UPnP 会自 动配置对应的端口转发规则。 现在新出的路由器基本都支持 UPnP 功能,它是最简单有效的 NAT 提 升方式

UPnP 解决了「静态端口转发」需要手动配置的问题,在启用了 UPnP 后,对所有支持 UPnP 的内网程 序而言,NAT 类型将提升到 Full-cone NAT.

如果很不幸前面提到的「DMZ 主机」/「静态端口转发」/「UPnP」 三项技术,你的路由器都不支持, 那你就只能借助 NAT 穿越协议了。

目前有如下几个 NAT 穿越协议标准:

  • RFC3489 Classic STUN
    • Classic STUN 是一个早期的 STUN 规范,它定义了一整套完整的 NAT 穿越方案,但是因为存在许 多问题,已经被废弃。
  • RFC5389 - Simple Traversal of UDP Through NATs (STUN)
    • RFC5389 所定义的 STUN 协议是对 Classic STUN 的改进,它的定位不再是一个完整的 NAT 穿越 解决方案,而是作为其他协议(例如SIP、FTP、DNS)处理 NAT 穿越问题的一个工具。
    • 其可以用于检查网络中NAT设备的存在,并确定两个通信端点被NAT设备分配的IP地址和端口号。然 后,通过ICE(Interactive Connectivity Establishment),自动创建一条能够进行NAT穿越的数 据通道。
    • STUN 支持除 Symmetric NAT 之外的另外三种 NAT 类型
  • RFC5766 - Traversal Using Relays around NAT (TURN)
    • TURN 在 STUN 协议之上添加了一个中继,以确保在无法实现 NAT 穿越的情况下,可以 fallback 到直接使用中继服务器进行通信。
    • 这个中继的原理类似反向代理,单纯负责数据的转发
    • 在美国有一项数据表示在进行 P2P 穿越的时候,穿越成功的概率为 70%,但是在国内这个成功率 50% 可能都到不了。因此就有必要使用 TURN 协议,这样才能保证在穿越失败的情况下,用户仍然 能正常通信。
  • RFC8445 - Interactive Connectivity Establishment (ICE)
    • 一个 NAT 穿越的协商协议,它统一了 STUN 与 TURN 两种协议,会尝试遍历所有可能的连接方 案。

总的来说,标准的 NAT 穿越协议优先使用打洞 (NAT Hole Pounching )技 术,如果打洞失败,就使用中继服务器技术兜底,确保能成功穿越。

RFC5389 定义了对 NAT 映射类型以及过滤类型的检测方法。

TBD

首先 P2P 双方如果只隔着 0-1 层 NAT,那是不需要使用 NAT 打洞技术的,可以直连或者反向连接。

下面就讨论下 P2P 双方隔着 2 层及以上 NAT 的场景下,如何利用 UDP 协议实现 NAT 打洞。

一个完整的 NAT 打洞方案,需要包含如下功能:

  • A 跟 B 需要知道对方的公网 IP 以及监听的端口号
    • 解决方法:需要一个公网中介来介绍双方认识(交换 IP/port)
  • NAT 连通性测试,需要借助公网主机,检测双方中间网络的类型
  • 针对不同的 NAT 类型,存在哪些穿越手段?以何种顺序进行穿越尝试

NAT 打洞可以使用 UDP/TCP 两种 L4 协议,但是 TCP 面向连接的特性使它在这个场景中限制性更大 (具体限制见参考文章,我有空再补充),因此各种 NAT 穿越协议通常都基于 UDP 实现。

此外,因为 NAT 的具体行为是非标准化的,路由器的防火墙策略也存在很大变动空间,再有就是 RF3489 的这种 NAT 分类方法不够精确,这些因素导致 NAT 穿透能否成功通常都是谈概率。

这是最简单的情况,最佳方案是直接走内网通讯,不经过 NAT.

第二个方案是,这两个同一局域网内的客户端不走内网,仍然通过 NAT 通讯。这种通讯方式被称作 「回环 NAT(Loopback NAT)」或者「发夹 NAT(Hairpin NAT)」。对于不支持或未启用「Hairpin NAT」 的网关设备而言,这样的通讯尝试将会失败!

这样实际上 A 与 B 中间就隔了两个 NAT 网关,这是最普遍的一种情况。

STUN/TURN 的 NAT 穿透流程大致如下:

  • 首先,A 跟 B 两个程序启动时,需要把自己的内外网 IP 及端口信息上报到一台中介服务器 S
  • 现在假设 A 想要跟 B 建立一个 P2P 连接,首先他们需要从 S 获得对方的 ID
  • A 将 B 的 ID 发送给中介服务器 S,请求与 B 建立 P2P 连接
  • 中介服务器将 B 的内外网 IP 及端口信息发送给 A,同时将 A 的网络信息发送给 B
  • A 尝试请求 B 的公网地址 B_public_ip:B_public_port
    • 这肯定会失败,但是会在 A 的 NAT 网关上留下记录:A 曾经请求过这个地址,那之后这个地址发 到 A 的 NAT 网关的流量就可以进来了。
  • B 尝试请求 A 的公网地址 A_public_ip:A_public_port
    • 同样这肯定也会失败,但是会在 B 的 NAT 网关上流量记录:B 曾经请求过这个地址,那之后这个 地址发到 B 的 NAT 网关的流量就可以进来了
  • 中间的两层 NAT 网关均形成 NAT 穿越记录,穿越完成
  • 现在 A 尝试请求 B 的公网地址 B_public_ip:B_public_port,由于 B 的 NAT 已有记录,流量顺 利通过 NAT 到达程序 B
  • B 发送给 A 的数据也同样,可以顺利到达 A

上述流程中的关键点在于,如何查出内网服务器被 NAT 分配的外部 IP 及端口,只要有了这两个信 息,就可以通过 STUN 中介服务器交换这个信息,然后完成连接的建立了。家庭服务器通常都只有一个 公网 IP,所以基本可以认为 IP 是固定的,因此最关键的问题就是「如何知道 NAT 为会话分配的端 口地址」。

对端口的限制严格程度跟 NAPT 的类型有关,Full-cone 跟 Restricted cone 对端口都没有任何限 制,所以上述流程肯定可以成功

TBD

一个穿越 Symmetric NATs 的 STUN 草 案:Symmetric NAT Traversal using STUN

在使用 STUN/TURN 进行 NAT 穿越时,支持的的 NAT 类型如下表。行与列分别代表双方的 NAT 类 型,✅ 表示支持 UDP 穿越,❌ 表示 TURN 无法进行 UDP 穿越:

NAT 类型Full ConeRestrictedPort-RestrictedSymmetric
Full Cone
Restricted
Port-Restricted
Symmetric

这种场景下 TURN 协议给出的解决方案是,fallback 到中继服务器策略作为兜底方案,保证连接能成 功,但是这会给中继服务器带来很大压力,延迟等参数将不可避免地变差。

这种情况较为常见的有:

  • ISP 为了节约使用公网 IP,给用户分配了个广域网 IP,中间就多了个广域网 NAT
  • 大城市的各种租房公寓通常只会从 ISP 购买一两根宽带,二次分销给整栋楼的租客共用,这就造成 中间多了一层公寓的 NAT

这是最复杂的一种情况,基本上就没什么 NAT 穿透的希望了,只能走下面介绍的兜底策略——服务器中 继。

TBD 待续

Relay 服务器中继是兼容性最佳,但是性能最差的方案,因为这个方案下,所有的 P2P 连接都需要经 过中继服务器转发,在使用人数众多时这会给中继服务器造成很大的压力。

因此这个方案通常是用于兜底的。

在所有方法中最复杂也最可靠的就是自己解决自己的问题。比如 IKE 和 IPsec 技术,在设计时就考虑 了到如何穿越 NAT 的问题。因为这个协议是一个自加密的协议并且具有报文防修改的鉴别能力,其他 通用方法爱莫能助。因为实际应用的 NAT 网关基本都是 NAPT 方式,所有通过传输层协议承载的报文 可以顺利通过 NAT。IKE 和 IPsec 采用的方案就是用 UDP 在报文外面再加一层封装,而内部的报文就 不再受到影响。IKE 中还专门增加了 NAT 网关是否存在的检查能力以及绕开 NAT 网关检测 IKE 协议 的方法。

NAT ALG 是一种解决应用层协议(例如DNS、FTP)报文穿越 NAT 的技术,已经被 NAT 设备产商广泛采 用,是 NAT 设备的必备功能。

TLDR 一句话介绍:NAT ALG 通过识别协议,直接修改报文数据部分(payload)的 IP 地址和端口信 息,解决某些应用协议的报文穿越 NAT 问题。NAT ALG 工作在 L3-L7 层。

NAT ALG 的原理是利用带有 ALG 功能的 NAT 设备对特定应用层协议的支持,当设备检测到新的连接请 求时,先根据传输层端口信息判断是否为已知应用类型。如果判断为已知应用,则调用该应用协议的 ALG 功能对报文的深层内容进行检查。若发现任何形式表达的 IP 地址和端口信息,NAT 都会将这些信 息同步进行转换,并为这个新的连接建立一个附加的转换表项。当报文到达外网侧的目的主机时,应用 层协议中携带的信息就是 NAT 设备转换后的IP地址和端口号,这样,就可以解决某些应用协议的报文 穿越 NAT 问题。

目前支持NAT ALG功能的协议包括:DNS、FTP、SIP、PPTP和RTSP。NAT ALG 在对这些特定应用层协议进 行 NAT 转换时,通过 NAT 的状态信息来改变封装在 IP 报文数据部分的特定数据,最终使应用层协议 可以跨越不同范围运行。

Go 可用的 NAT 穿越库有:

  • coturn : 貌似是最流行的 STUN/TURN/ICE server
  • go-stun : 一个简洁的 stun client 实现,大概适合用于 学习?
  • pion/turn : 一个 STUN/TURN/ICE client/client 实现
  • pion/ice : 一个 ice 实现

TBD 待完善

虚拟网络就是在物理网络之上,构建的逻辑网络,也被称作 overlay 网络。比如 AWS VPC、Docker 容 器网络、QEMU 的默认网络,都是虚拟网络。

而 underlay 网络,则是指承载 overlay 网络的底层网络。我个人理解,它是一个相对的概念,物理 网络一定是 underlay 网络,但是虚拟网络之上如果还承载了其他虚拟网络(套娃),那它相对上层网 络而言,也是一个 underlay 网络。

overlay 本质上就是一种隧道技术,将原生态的二层数据帧报文进行封装后通过隧道进行传输。常见的 overlay 网络协议主要是 vxlan 以及新一代的 geneve,它俩都是使用 UDP 包来封装链路层的以太网 帧。

vxlan 在 2014 年标准化,而 geneve 在 2020 年底才通过草案阶段,目前尚未形成最终标准。但是目 前 linux/cilium 都已经支持了 geneve.

geneve 相对 vxlan 最大的变化,是它更灵活——它的 header 长度是可变的。

目前所有 overlay 的跨主机容器网络方案,几乎都是基于 vxlan 实现的(例外:cilium 也支持 geneve)。

vxlan/geneve 的详细介绍,参见 Linux 中的虚拟网络接口 - vxlan/geneve

顺带再提一嘴,cilium/calico/kube-ovn 等 overlay 容器网络,都是 SDN 软件定义网络。

有一些专门用于跨网搭建私有虚拟网络的工具,由于家庭网络设备前面通常都有至少一层 NAT(家庭路 由器),因此这些工具都重度依赖 NAT 穿越技术。如果 NAT 层数太多无法穿越,它们会 fallback 到 代理模式,也就是由一台公网服务器进行流量中继,但是这会对中继服务器造成很大压力,延迟跟带宽 通常都会差很多。

如下是两个比较流行的 VPN 搭建工具:

  • zerotier : 在 P2P 网络之上搭建的 SDN overlay 网络,使用自定义协议。
  • tailscales : 基于 wireguard 协议快速搭建私有虚 拟网络 VPN

主流的 VPN 协议有:PPTP、L2TP、IPSec、OpenVPN、SSTP,以及最新潮的 Wireguard.

TBD

TCP 并发连接数受许多参数的限制,以 Linux 服务器为例,默认参数无法满足需要,通常都会手动修 改它的参数,放宽文件描述符限制以及 TCP 连接队列、缓存相关的限制。

单纯从网络协议层面分析,对于一个仅有一个公网 IP 的 Symmetric NAT 网关,它与某个外部站点 http://x.x.x.x:xx 要建立连接。考虑到 TCP 连接的定义实际上是一个四元组 (srcIP, srcPort, dstIP, dstPort),其中就只有 NAT 网关自己的 srcPort 是唯一的变量了,而 端口号是一个 16bits 数字,取值范围为 0 - 65535。此外低于 1024 的数字是操作系统的保留端口, 因此 NAT 一般只会使用 1024-65535 这个区间的端口号,也就是说这个 NAT 网关最多只能与该站点建 立 64512 个连接。

那么对于不同的协议 NAT 是如何处理的呢?NAT 肯定可以通过协议特征区分不同协议的流量,因此不 同协议通过 NAT 建立的并发连接不会相互影响。

对于家庭网络而言 64512 个连接已经完全够用了,但是对于数据中心或者云上的 VPC 而言,就不一定 够用了。举个例子,在 AWS NAT 网关的文档 中 就有提到,AWS NAT 网关最高支持与每个不同的地址建立 55000 个并发连接。destination 的 IP 地 址、端口号、(TCP/UDP/ICMP) 任一个发生改变,都可以再建立其他 55000 个并发连接。如果超过这个 限制,就会发生「ErrorPortAllocation」错误。如果在 AWS 上遇到这个错误,那就说明你们的云上网 络规划有问题了。

当然除了端口限制外,受限于 NAT 硬件、以太网协议以及其他影响,NAT 网关肯定还有包处理速率、 带宽的限制,这个就略过不提了。

AWS VPC(virtual private cloud) 是一个逻辑隔离的虚拟私有网络,云服务架构的最佳实践之一就是 通过 VPC 搭建云上私有网络,提升网络安全性。

AWS VPC 提供两种网关类型:

  • NAT 网关
    • 支持三种协议:TCP, UDP, ICMP
    • 支持 IPv4 与 IPv6 两种 IP 协议
    • 支持 5 Gbps 带宽,可自动扩展到 45 Gbps
      • 可通过划分子网并在多个子网中添加 NAT 网关的方式,获得超过 45Gbps 的带宽
    • 最高支持与每个不同的地址建立 55000 个并发连接
    • NAT 网关从属于 VPC 的子网
    • 每个 NAT 网关只能绑定一个 IP
      • 可通过划分子网并在多个子网中添加 NAT 网关的方式获得多个 IP
    • 可达到 100w packets 每秒的处理速度,并能自动扩展到 400w packets 每秒
      • 同样,需要更高的处理速度,请添加更多 NAT 网关
    • 按处理数据量收费
    • 默认路由到 NAT 子网,被称为「私有子网」(或者没默认路由,那就是无法访问公网的私有子 网),连接只能由内网程序主动发起。
    • NAT 网关为流量执行「Symmetric NAT
  • IGW 因特网网关
    • IGW 是一个高度可用的逻辑组件,不会限制 VPC 的总带宽、处理能力。
    • IGW 实例直接关联 VPC,不从属于任何可用区或子网
    • IGW 实质上是一个 NAT 设备,为绑定了公网 IP 地址的 ENI/EC2 实例,执行「一对一 NAT
    • 默认路由到 IGW 的子网,被称为「公有子网」
